消防管道的色标用什么颜色?色标宽度为多少?消防人需知!

2022-07-16

管道标识有标准吗?

我国现行的是:GB7231-2003《工业管道的基本识别色、识别符号和安全标识》,适用于工业生产中非地下埋设的气体和液体的输送管道。


管道颜色可有什么讲究?

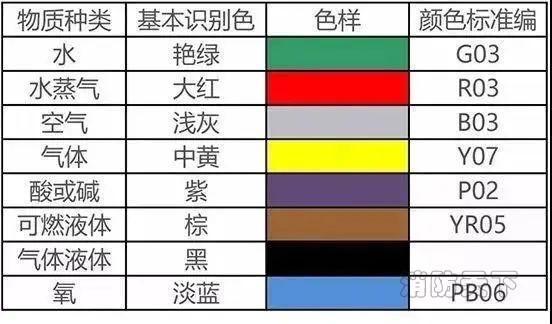

现行的标准里规定的8种识别颜色,代表了8种物质种类,他们的颜色样板及标准编号如下所示。


基本识别色标识方法:

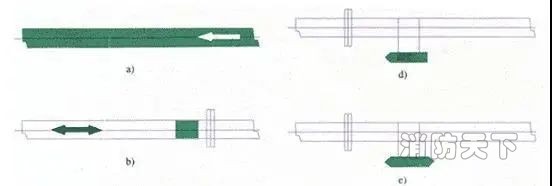

工业管道的基本识别色标识方法,使用方应从以下五种方法中选择。
a)管道全长上标识;b)在管道上以宽为150mm的色环标识;c)在管道上以长方形的识别色标牌标识;e)在管道上以系挂的识别色标牌标识。当采用b),c),d),e)方法时,二个标识之间的最小距离应为10 m。c),d),e)的标牌最小尺寸应以能清楚观察识别色来确定。当管道采用b),c),d),e)识别色标识方法时,其标识的场所应该包括所有管道的起点、终点交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

应用举例:


      基本识别色和流向、压力、温度等标识方法参考图


危险化学品和物质名称标识方法参考图


管道符号

识别符号一般是由名称、流向和主要工艺参数组成。
名称:可以是物质全称,如氧气、水、甲醇;也可以是化学分子式,如O2,H2O,CH3OH。
流向:(1)工业管道内物质的流向一般直接用箭头表示。(2)也可以用标牌指向。(3)如果管道里的物质是双向,就用双向箭头表示。
四、这些标识有什么用?
1. 对管道可视化,预知管道危险性,防止误碰设备,预防事故的发生,提高管道操作、维护的效率。

2. 方便识别管道内的物质,避免设备检修上发生误判的事件。
